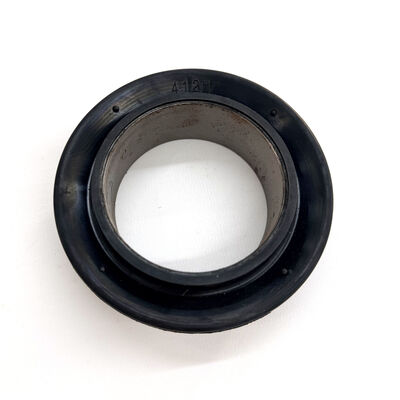

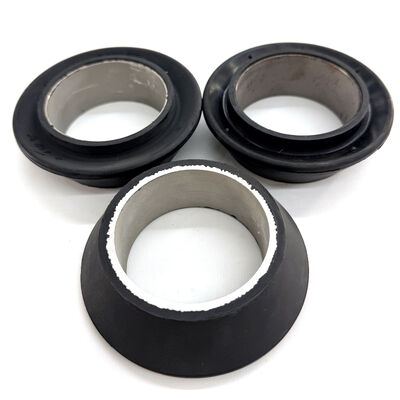

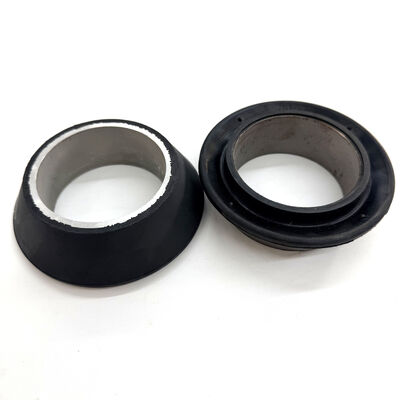

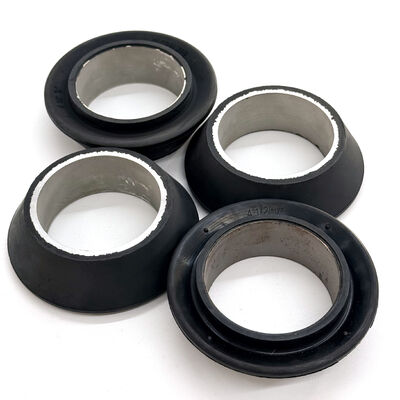

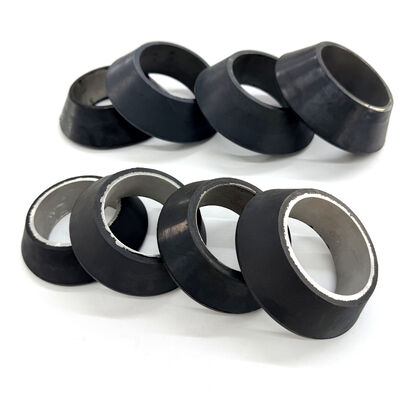

4.5 inch V phong cách Swab Cup với thép tăng cường chèn cho áp suất cao phục vụ giếng

Giới thiệu sản phẩm

Cúp gạc kiểu V 4,5 inch là một công cụ linh hoạt và có tính linh hoạt cao được thiết kế để thu hồi chất lỏng tải nhẹ đến trung bình trong vỏ và ống có lỗ khoan lớn. Được biết đến với thiết kế dẫn động bằng chất lỏng, cốc kiểu V có môi bịt kín phản ứng nhanh, có thể giãn nở dưới áp suất thủy tĩnh tối thiểu. Mô hình này được thiết kế đặc biệt cho các giếng chứa cát, bùn hoặc chất rắn lơ lửng khác, vì cấu hình linh hoạt của nó có thể vượt qua các mảnh vụn một cách hiệu quả trong quá trình chạy trong khi vẫn duy trì độ kín nhất quán trong quá trình nâng. Phần chèn được gia cố bằng thép tích hợp mang lại độ ổn định cơ bản cần thiết cho đường kính 4,5 inch mà không ảnh hưởng đến độ linh hoạt của môi.

Thông số kỹ thuật

Kích thước danh nghĩa: 4,5 inch
Kiểu cốc:Loại V (Tải nhẹ đến trung bình)
Loại truyền động:Môi linh hoạt được điều khiển bằng chất lỏng
Tăng cường:Đế thép gia cố
Vật liệu:Nitrile chống mài mòn cao cấp (NBR)
Sự phù hợp của tải chất lỏng:Nhẹ đến trung bình

Các tính năng chính và lợi thế kỹ thuật

1. Khả năng chịu cát và mảnh vụn vượt trội: Môi mỏng, linh hoạt của cốc kiểu chữ V đặc biệt hiệu quả trong chất lỏng chứa đầy cát. Nó cho phép cốc di chuyển qua các hạt và cặn tích tụ có thể làm hỏng cốc cứng hơn, chịu tải nặng hơn.

2. Niêm phong được kích hoạt bằng chất lỏng: Hình dạng hình chữ V đảm bảo rằng môi bịt kín được ép vào thành ống vách bởi trọng lượng của cột chất lỏng. Thiết kế này cho phép bịt kín ngay cả khi mức chất lỏng thấp hơn hoặc tải nhẹ hơn.

3. Tấm chèn bằng thép để ổn định đế: Ở kích thước 4,5 inch, tấm chèn bằng thép rất quan trọng để duy trì tính toàn vẹn về cấu trúc của đế cốc trên trục gá, ngăn ngừa hiện tượng đùn ra trong khi vẫn cho phép môi trên vẫn có độ linh hoạt cao.

4. Dễ dàng hạ xuống: Do cấu hình linh hoạt, cốc loại V có ít lực cản hơn trong quá trình hạ xuống, cho phép thời gian di chuyển nhanh hơn trong các hoạt động bảo trì tốt.

Tất cả các loại cốc Swab có sẵn

Kiểu TA: TA là một cốc Swab tải trung bình được chế tạo xung quanh một ống lót bằng thép hoặc nhôm để sử dụng cho hầu hết các kích cỡ ống hoặc ống khoan. Khi chịu tải, nó sẽ nén lại tạo thành khối cao su rắn chắc cho khả năng nâng tối đa và độ mài mòn tối thiểu. Được sản xuất từ ​​hợp chất cao su mới được phát triển, những chiếc cốc này cung cấp cho khách hàng của chúng tôi một sản phẩm Bắc Mỹ chất lượng cao. Hợp chất Frac Fluid đặc biệt của chúng tôi được phát triển để đạt được độ bền và hiệu suất cao nhất. Những cốc Frac Swab này được thiết kế để hoạt động trong những điều kiện khắc nghiệt nhất.

Phong cách MV: Shanghai Qinuo cung cấp MV Swab Cup hồ sơ Guiberson* phổ biến ở cả hợp chất cao su lỏng nitrile và frac. Cốc có một ống lót bằng nhôm hoặc thép với nhiều môi hếch lên cho phép cốc đi qua các điểm chật hẹp và kiểm soát lượng tải. Nó rất hiệu quả trong chất lỏng có cát lơ lửng.

Kiểu chữ V: Shanghai Qinuo mang theo V Series Swab Cup ở dạng cốc cao su chịu tải nhẹ và nặng, phù hợp để sử dụng trong chất lỏng có nồng độ cát lơ lửng cao. Đôi môi hếch dễ dàng đi qua những điểm chật hẹp và sẽ đảo ngược để đổ tải quá mức. Số lượng cốc được sử dụng sẽ thay đổi tùy theo điều kiện.

Tại sao nên hợp tác với nhóm kỹ thuật của chúng tôi?

Tiêu chuẩn chất lượng ISO 9001:2015: Cơ sở của chúng tôi hoạt động theo Hệ thống quản lý chất lượng nghiêm ngặt, đảm bảo tính lặp lại trong các hoạt động sản xuất khối lượng lớn.
Thiết kế & Công cụ Trong nhà: Các kỹ sư của chúng tôi hỗ trợ Thiết kế cho Sản xuất (DFM), giúp tinh chỉnh hình dạng bộ phận để giảm chi phí và cải thiện hiệu suất.

Câu hỏi thường gặp

Câu hỏi: Tại sao tôi nên chọn cốc loại V thay vì loại RTL cho vỏ 4,5 inch?
Trả lời: Chọn loại V nếu bạn đang xử lý tải chất lỏng nhẹ hoặc nếu giếng chứa cát và mảnh vụn. RTL là loại cốc chịu tải nặng có mép cứng, trong khi loại V được thiết kế để có độ linh hoạt và khả năng chịu đựng mảnh vụn.

Câu hỏi: Vai trò của miếng thép trong cốc tải nhẹ này là gì?
Trả lời: Miếng đệm bằng thép tạo nền tảng vững chắc cho đế cốc. Ở kích thước lớn hơn 4,5 inch, phần gia cố này là cần thiết để giữ cốc cố định trên vai trục gá dưới áp suất thủy tĩnh.

Câu hỏi: Vật liệu NBR có chịu được dầu thô không?
Trả lời: Có, hợp chất Nitrile (NBR) cao cấp được chế tạo đặc biệt để có khả năng chống chịu tuyệt vời với dầu thô, dầu diesel và hầu hết các hydrocacbon trong mỏ dầu.
