Hình 1502 Vòng đệm thay thế Khớp nối cánh: Tùy chọn hợp chất FKM và HNBR

Vòng đệm khớp nối búa:

Vòng đệm khớp nối búa được sử dụng trong các kết nối giữa ống mềm hoặc ống dẫn trong ngành khoan dầu. Vòng đệm cung cấp kết nối kín chất lỏng quan trọng bên trong phần cứng khớp nối.
Khớp nối búa bao gồm một đầu ren, một đầu đai ốc và một đai ốc búa khi siết chặt sẽ làm kín bộ phận lắp ráp với sự hỗ trợ của vòng đệm đàn hồi. Vòng đệm có gờ để ngăn nó rơi ra khi úp ngược.
Một số cấu hình như Fig 2202, Fig 1004, Fig 1502, Fig 2002, Fig 602, Fig 1002, v.v. yêu cầu Vòng đệm môi khớp nối búa hoặc Vòng chữ 'O' tùy thuộc vào Kích thước của Khớp nối búa.

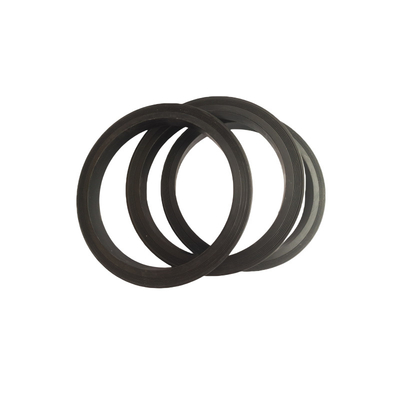

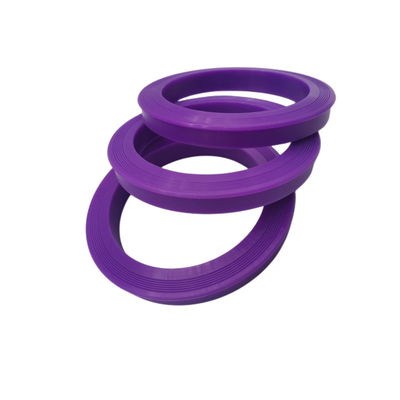

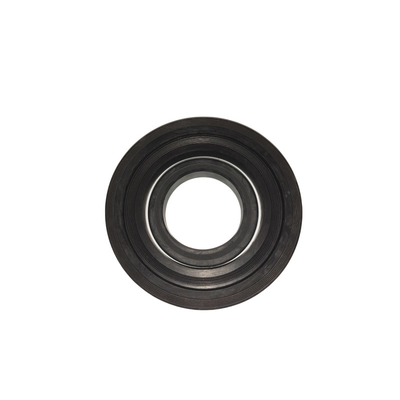

Chúng tôi sản xuất Vòng đệm khớp nối búa kích thước 1", 1,5", 2", 3", 4", 6" và 7" bằng hợp chất NBR, FKM hoặc HNBR được lựa chọn cho các yêu cầu về chất lỏng và dịch vụ được chỉ định. Ngoài các vòng đệm cao su đúc tiêu chuẩn, chúng tôi còn cung cấp chúng với vòng chống ép đùn bằng đồng thau hoặc thép không gỉ.

Xem xét hợp chất Hình 1502 cho các điều kiện dịch vụ khí được chỉ định

Đối với yêu cầu thay thế Hình 1502, hãy xác định nhà sản xuất khớp nối, kích thước danh nghĩa và bản vẽ vòng đệm chính xác. Chỉ định FKM hoặc HNBR theo mã hợp chất đã được phê duyệt và độ cứng của nó. Khi có tiếp xúc với khí, hãy bao gồm thành phần chất lỏng, nhiệt độ, áp suất và điều kiện giảm áp để có thể xem xét sự phù hợp cho hợp chất đó. Chỉ tên họ vật liệu không đủ để chứng nhận khí chua. Xác nhận lớp lót bằng đồng thau hoặc thép không gỉ so với bản vẽ lắp ráp và cung cấp bất kỳ thông số kỹ thuật thử nghiệm hoặc kiểm tra cần thiết nào cùng với đơn đặt hàng.

Shanghai Qinuo Industry cung cấp những gì:

Vòng đệm cao su chữ O

• Vòng đệm cao su chữ O - Vòng đệm cao su dòng As568/Vòng đệm cao su tiêu chuẩn JB.
• Vòng đệm cao su bọc - vòng đệm cao su silicone/ FKM.
• Vòng đệm cao su phủ PTFE - các loại vòng đệm cao su màu.

Vòng đệm khớp nối búa - 1" 1,5" 2 3" 4" 6" 7"

• Vòng đệm khớp nối búa bằng cao su - loại cao su Buna/FKM/HNBR

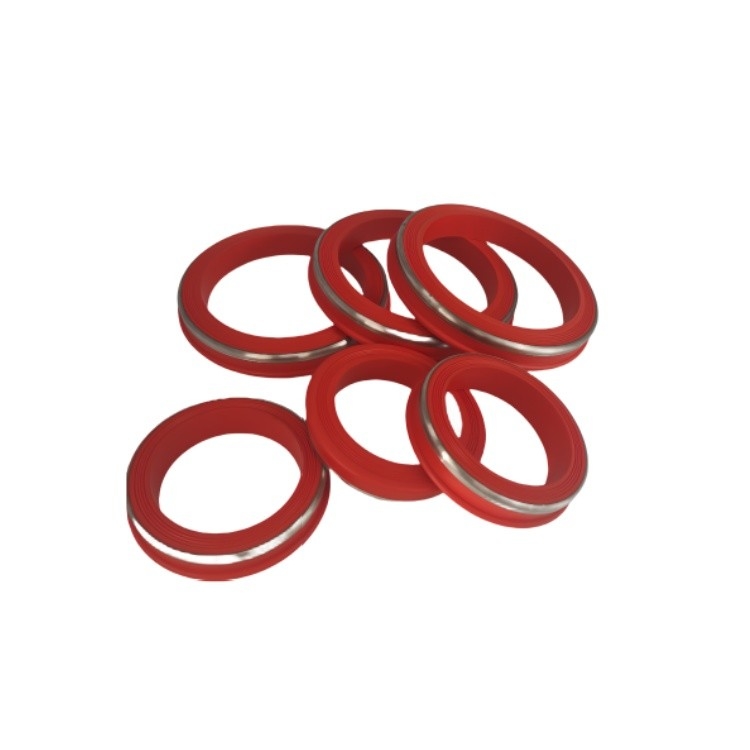

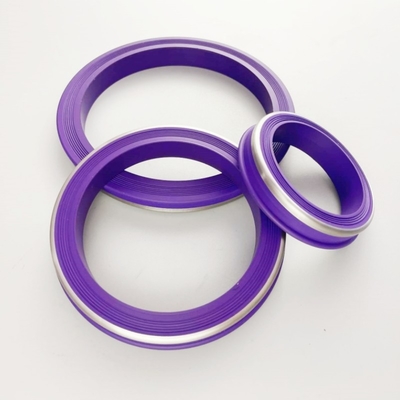

• Loại cao su có lớp lót bằng đồng thau hoặc thép không gỉ

Cốc hút

• Loại V 4" 5,5" v.v.
• Loại TA
• Loại MV
• Loại NUF
• Loại TUF

​

Bộ vòng đệm cao su - có sẵn bao bì hoặc nhãn tùy chỉnh

• Dụng cụ lắp đặt #10 - Có đĩa vỡ
• Dụng cụ lắp đặt #20 - Có đĩa vỡ
• Bộ dụng cụ lắp đặt AP Compact
• Bộ vòng đệm ống mỡ
• Bộ ngắn 3 1/2”
• Bộ thanh trọng lượng 3 - 1/8"
• Bộ đầu kích hoạt Baker #10
• Bộ đầu kích hoạt #20
• Bộ #20 BP3.SEC
• Bộ #10 BP3.SEC
• Bộ sửa chữa T-BRT
• Bộ T-1
• Bộ sửa chữa đầu bịt GC

Các bộ phận của dây cáp:

1) Đĩa giảm áp, mạ ZD (ứng dụng: đĩa vỡ (van xả))

2) Chốt đẩy bằng cao su - đen

3) Chốt đẩy bằng nylon - tự nhiên

4) Đai ốc giữ, thép, mạ ZD (có sẵn loại phẳng, vát) (ứng dụng: đai ốc giữ)

5) Nút ren bằng thép, có rãnh tiện (ứng dụng: nút cổng 5")

6) Nút ren bằng đồng thau (ứng dụng: nút dụng cụ lắp đặt)
