Vòng O cao su theo hệ mét vuông tùy chỉnh AS568 Con dấu X Vòng

Vòng vuông, Vòng chữ X và Vòng chữ O — Mặt cắt và Lựa chọn Khe hở

Các loại phớt và Kích thước đặt hàng:

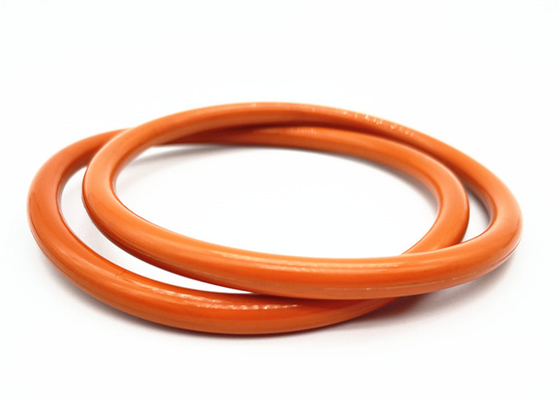

1: Vòng chữ O AS568

Đối với vòng chữ O có mặt cắt tròn, hãy chỉ định số hiệu AS568 hoặc đường kính trong theo hệ mét và mặt cắt, dung sai kích thước và hợp chất. Tham chiếu kích thước xác định kích thước; nó không thiết lập sự phù hợp cho một chất lỏng, áp suất hoặc nhiệt độ cụ thể.

Các tùy chọn vật liệu cao su bao gồm FEPM, EPDM, FKM, fluorosilicone, HNBR, NBR và silicone. Chọn hợp chất và độ cứng chính xác theo môi trường và nhiệt độ hoạt động.

Cấu tạo bọc urethane, PTFE và FEP yêu cầu xem xét vật liệu và khe hở riêng biệt; không coi chúng là có thể thay thế cho vòng chữ O cao su đúc thông thường.

2: Vòng chữ O Perfluoroelastomer (FFKM) AS568

Đối với yêu cầu vòng chữ O FFKM, hãy cung cấp kích thước, hóa chất xử lý, nồng độ, phạm vi nhiệt độ và tài liệu cần thiết. Lựa chọn cấp độ rất quan trọng đối với các ứng dụng công nghiệp và bán dẫn.

Khả năng tương thích hóa học và giới hạn nhiệt độ phụ thuộc vào hợp chất FFKM cụ thể. Yêu cầu tiếp xúc thực phẩm, dược phẩm hoặc hàng không vũ trụ cần có đặc điểm kỹ thuật và tài liệu hợp chất áp dụng.

3: Vòng đệm cho vòng chữ O AS568

Vòng đệm hỗ trợ vòng chữ O chính hoặc phớt được chỉ định khác liền kề với khe hở ép đùn. Cung cấp bản vẽ khe hở và bộ phớt hoàn chỉnh cho ứng dụng đã chọn.

Vòng đệm định hình, vòng đệm cắt và vòng đệm liền khối có hình dạng và yêu cầu lắp đặt riêng biệt. Chỉ định vật liệu, đường kính trong và ngoài, độ dày và hướng áp suất trước khi thay thế.

4: Vòng chữ O hệ mét

Đối với vòng chữ O hệ mét, hãy cung cấp đường kính trong và mặt cắt với dung sai. Nếu bản vẽ tham chiếu đến ISO 3601-1, JIS B 2401, DIN 3771 hoặc một hệ thống kích thước khác, hãy bao gồm ký hiệu và phiên bản áp dụng để có thể khớp kích thước.

Vật liệu: chỉ định hợp chất, độ cứng, công thức chất lỏng và nhiệt độ hoạt động để xem xét.

5: Phớt vòng chữ X — chỉ định mặt cắt bốn thùy, đường kính trong, kích thước mặt cắt và bản vẽ khe hở. Xác nhận độ ép, chuyển động và hướng áp suất cho khe hở dự kiến.

6: Phớt vòng vuông — chỉ định đường kính trong và ngoài, độ dày trục và hình dạng mặt cắt. Mặt cắt vuông phải được kiểm tra với khe hở; nó không phải là vòng chữ O hoặc vòng chữ X thay thế trực tiếp chỉ bằng đường kính.

Các sản phẩm liên quan khác:

Phớt khớp nối búa:

Phớt khớp nối búa được sử dụng trong các kết nối ống kiểu khớp nối búa để thiết lập đường dẫn dòng chảy và ngăn ngừa rò rỉ.

Kích thước có sẵn: 1", 2", 3", 4" và 5"

Các tùy chọn vật liệu bao gồm NBR, FKM và HNBR, với các phiên bản hỗ trợ bằng đồng thau hoặc thép không gỉ cho các thiết kế khớp nối được chỉ định. Cung cấp hình dạng khớp nối, kích thước, hình dạng ghép nối và điều kiện dịch vụ. Chỉ riêng HNBR không đủ điều kiện cho khí chua; cần có thử nghiệm hợp chất cụ thể và dữ liệu ứng dụng.

Cốc hút:

Cốc hút bịt kín với ống hoặc vỏ trong quá trình hút. Chọn thiết kế cốc với kích thước ống, độ vừa vặn của trục, chất lỏng, điều kiện cát và tải trọng dự kiến; xác nhận khả năng tương thích cho hoạt động giếng cụ thể.

Kiểu MV, kiểu TA, kiểu TUF, kiểu NUF và kiểu V.

Vòng chữ O cao su hoặc bộ dụng cụ

Đối với vòng chữ O hoặc bộ dụng cụ AS568, hãy gửi các kích thước dash, hợp chất và số lượng cần thiết; xác nhận dụng cụ và tính sẵn có cho các bộ phận đã chọn.

Chỉ định màu sắc, độ cứng và yêu cầu đóng gói cùng với đơn đặt hàng.

Các phụ kiện cao su và nhựa khác cho ngành dầu mỏ:

Puckers cao su

Chụp bảo vệ ren

Ống dẫn dòng chảy

Gửi bản vẽ phụ kiện và ứng dụng dự kiến để báo giá.
